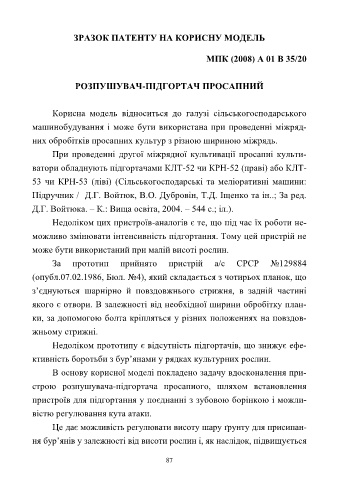

ЗРАЗОК ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ

МПК (2008) А 01 В 35/20

РОЗПУШУВАЧ-ПІДГОРТАЧ ПРОСАПНИЙ

Корисна модель відноситься до галузі сільськогосподарського

машинобудування і може бути використана при проведенні міжряд-

них обробітків просапних культур з різною шириною міжрядь.

При проведенні другої міжрядної культивації просапні культи-

ватори обладнують підгортачами КЛТ-52 чи КРН-52 (праві) або КЛТ-

53 чи КРН-53 (ліві) (Сільськогосподарські та меліоративні машини:

Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін..; За ред.

Д.Г. Войтюка. – К.: Вища освіта, 2004. – 544 с.; іл.).

Недоліком цих пристроїв-аналогів є те, що під час їх роботи не-

можливо змінювати інтенсивність підгортання. Тому цей пристрій не

може бути використаний при малій висоті рослин.

За прототип прийнято пристрій а/с СРСР №129884

(опубл.07.02.1986, Бюл. №4), який складається з чотирьох планок, що

з’єднуються шарнірно й повздовжнього стрижня, в задній частині

якого є отвори. В залежності від необхідної ширини обробітку план-
ки, за допомогою болта кріпляться у різних положеннях на повздов-

жньому стрижні.
Недоліком прототипу є відсутність підгортачів, що знижує ефе-

ктивність боротьби з бур’янами у рядках культурних рослин.
В основу корисної моделі покладено задачу вдосконалення при-

строю розпушувача-підгортача просапного, шляхом встановлення
пристроїв для підгортання у поєднанні з зубовою борінкою і можли-

вістю регулювання кута атаки.
Це дає можливість регулювати висоту шару ґрунту для присипан-

ня бур’янів у залежності від висоти рослин і, як наслідок, підвищується
