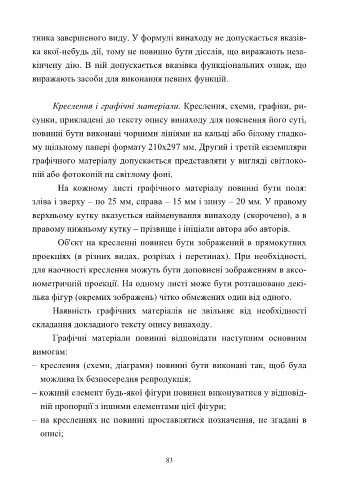

тника завершеного виду. У формулі винаходу не допускається вказів-

ка якої-небудь дії, тому не повинно бути дієслів, що виражають неза-

кінчену дію. В ній допускається вказівка функціональних ознак, що

виражають засоби для виконання певних функцій.

Креслення і графічні матеріали. Креслення, схеми, графіки, ри-

сунки, прикладені до тексту опису винаходу для пояснення його суті,

повинні бути виконані чорними лініями на кальці або білому гладко-

му щільному папері формату 210х297 мм. Другий і третій екземпляри

графічного матеріалу допускається представляти у вигляді світлоко-

пій або фотокопій на світлому фоні.

На кожному листі графічного матеріалу повинні бути поля:

зліва і зверху – по 25 мм, справа – 15 мм і знизу – 20 мм. У правому

верхньому кутку вказується найменування винаходу (скорочено), а в

правому нижньому кутку – прізвище і ініціали автора або авторів.

Об'єкт на кресленні повинен бути зображений в прямокутних

проекціях (в різних видах, розрізах і перетинах). При необхідності,

для наочності креслення можуть бути доповнені зображенням в аксо-

нометричній проекції. На одному листі може бути розташовано декі-

лька фігур (окремих зображень) чітко обмежених один від одного.

Наявність графічних матеріалів не звільняє від необхідності

складання докладного тексту опису винаходу.

Графічні матеріали повинні відповідати наступним основним

вимогам:

– креслення (схеми, діаграми) повинні бути виконані так, щоб була

можлива їх безпосередня репродукція;

– кожний елемент будь-якої фігури повинен виконуватися у відповід-

ній пропорції з іншими елементами цієї фігури;

– на кресленнях не повинні проставлятися позначення, не згадані в

описі;
