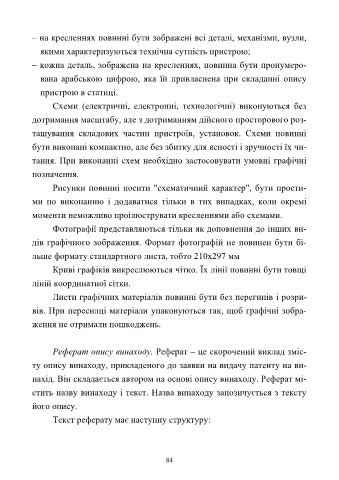

– на кресленнях повинні бути зображені всі деталі, механізми, вузли,

якими характеризуються технічна сутність пристрою;

– кожна деталь, зображена на кресленнях, повинна бути пронумеро-

вана арабською цифрою, яка їй привласнена при складанні опису

пристрою в статиці.

Схеми (електричні, електронні, технологічні) виконуються без

дотримання масштабу, але з дотриманням дійсного просторового роз-

ташування складових частин пристроїв, установок. Схеми повинні

бути виконані компактно, але без збитку для ясності і зручності їх чи-

тання. При виконанні схем необхідно застосовувати умовні графічні

позначення.

Рисунки повинні носити "схематичний характер", бути прости-

ми по виконанню і додаватися тільки в тих випадках, коли окремі

моменти неможливо проілюструвати кресленнями або схемами.

Фотографії представляються тільки як доповнення до інших ви-

дів графічного зображення. Формат фотографій не повинен бути бі-

льше формату стандартного листа, тобто 210х297 мм

Криві графіків викреслюються чітко. Їх лінії повинні бути товщі

ліній координатної сітки.

Листи графічних матеріалів повинні бути без перегинів і розри-

вів. При пересилці матеріали упаковуються так, щоб графічні зобра-

ження не отримали пошкоджень.

Реферат опису винаходу. Реферат – це скорочений виклад зміс-

ту опису винаходу, прикладеного до заявки на видачу патенту на ви-

нахід. Він складається автором на основі опису винаходу. Реферат мі-

стить назву винаходу і текст. Назва винаходу запозичується з тексту

його опису.

Текст реферату має наступну структуру:
